چاپ PCB به روش لیزر فایبر مارکینگ

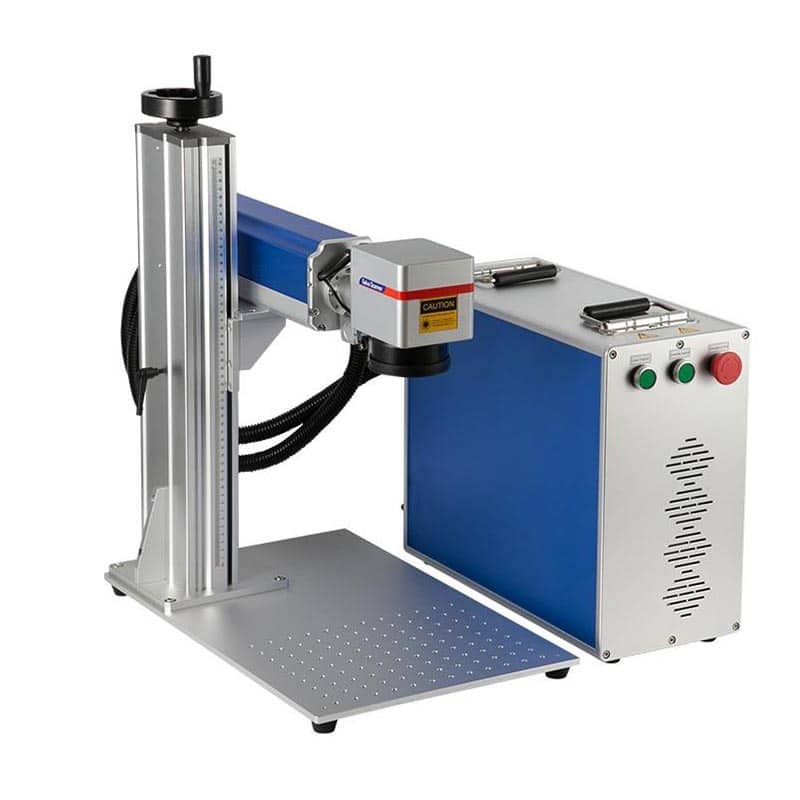

دستگاه فایبر یکی از دستگاه‌های قدرتمند و پرکاربرد در حوزه برش و حکاکی و مارکینگ است که توانایی کار بر روی مواد مختلف از جمله پلاستیک را دارد.

دستگاه فایبر لیزری می‌تواند میتواند جهت انواع خدمات زیر مورد استفاده قرار گیرد :

برش فلزات آهن استیل آلومینوم مس و ..
انواع حکاکی بر روی فلزات
حکاکی بر روی غیر فلزات
همچنین دستگاه لیزر فایبر حکاکی علاوه بر عملیات برش (توسط دستگاههای برش لیزر فایبر ) توانایی کار بر روی مواد پلاستیکی و منعطف مختلف مانند ABS، پلی اتیلن، پلی پروپیلن و پلی کربنات را دارد و به عنوان حوزه فعالیت آن شناخته می‌شود.

برنامه رابط کاربری دستگاه لیزر فایبرمارکینگ ezcad نام دارد. نسخه دو این برنامه به صورت رایگان در سایت سازنده قایل دانلود و استفاده است. برای اماده سازی فایلی که برنامه EzCAD توانایی خواندن آن را داشته باشد میتوان از برنامه اینک اسکیپ کمک گرفت.

بدین منظور ابتدا نقشه مدار به فرمت PNG تبدیل شود. سپس عکس در برنامه اینک اسکیپ باز شود. چگونگی تبدیل عکس با فرمت png به فایل وکتور قابل خواندن توسط نرم افزار EzCAD در فیلم زیر قابل مشاهده است.

در فیلم زیر چگونگی کارکرد دستگاه لیزر فایبر مارکینگ برای لایه برداری از روی برد نشان داده شده است.

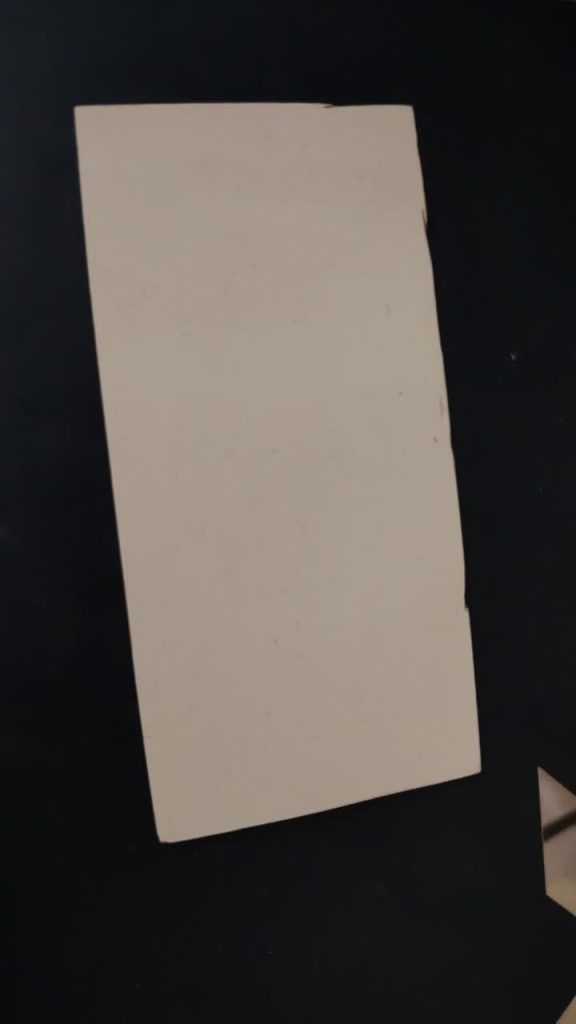

قبل از تحویل برد به کارگاه لیزر باید با استفاده از اسپری رنگ یک لایه نازک رنگ روی سمت مسی فیبر بپاشید. دقت کنید صرفا یک لایه نازک. هر چه لایه رنگ ضخیمتر باشد باید قدرت لیزر و تعداد دفعات لایه برداری هم بیشتر شود که در نتیجه آن باید پول بیشتری هم کارگاه بپردازید.!

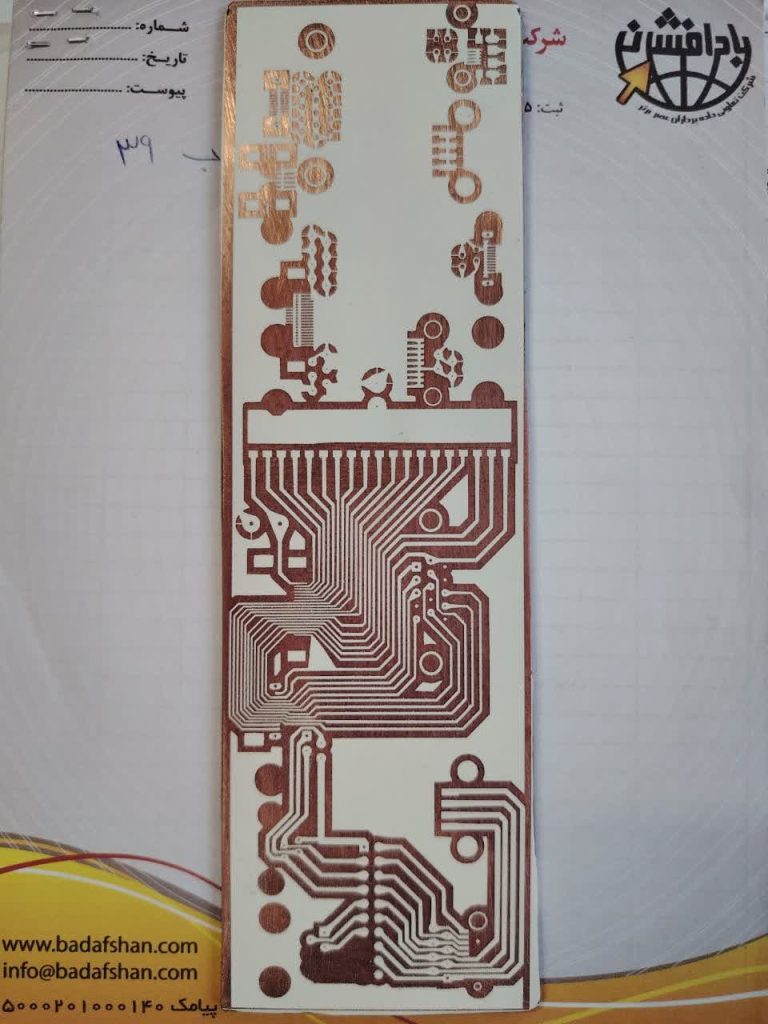

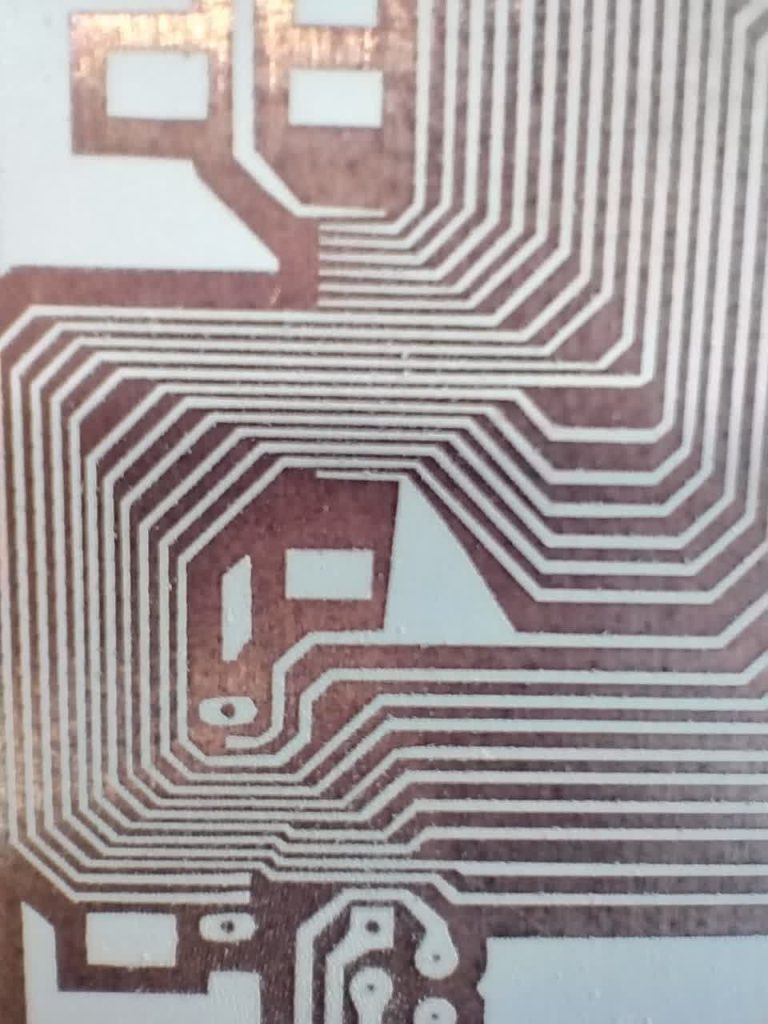

بعد از انجام فرایند لیزر برد به شکل زیر در میاد. همینطور که مشخص هست دقت فوق العاده بالایی داره.

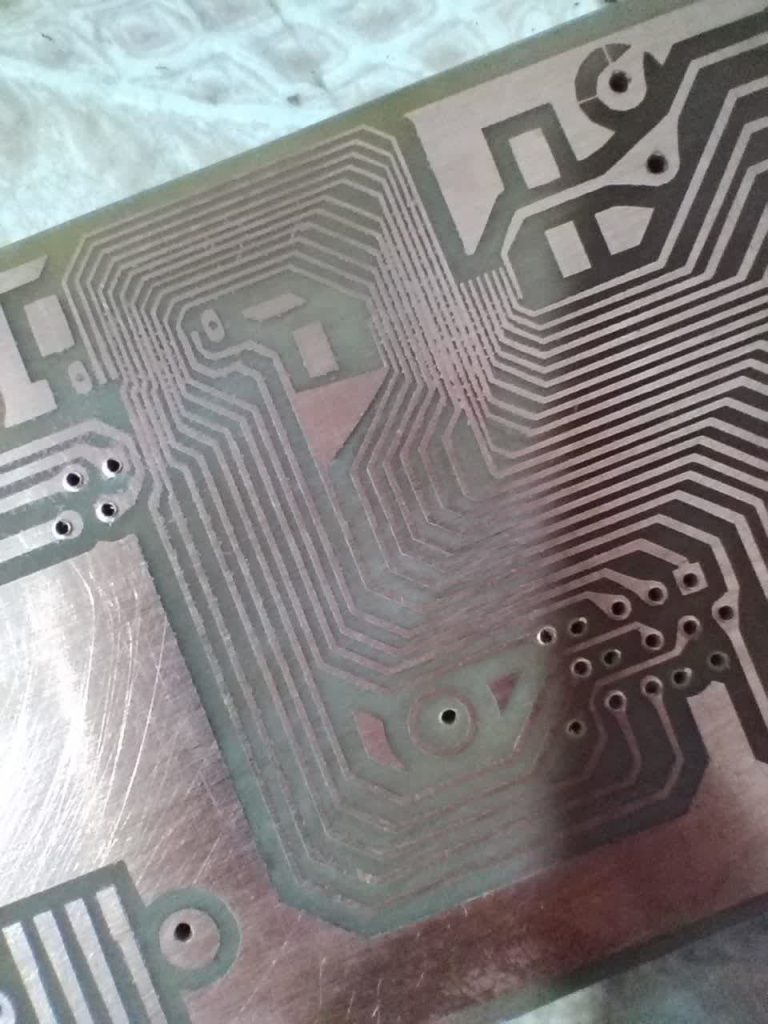

بعد از این مرحله باید برد رو بندازید توی اسید. دقت کنید برای قسمت هایی که بصورت smd هستند ممکنه مثل عکس زیر لایه مسی درست برداشته نشه که این دیگه بستگی به مهارت خودتون و کیفیت اسید داره.

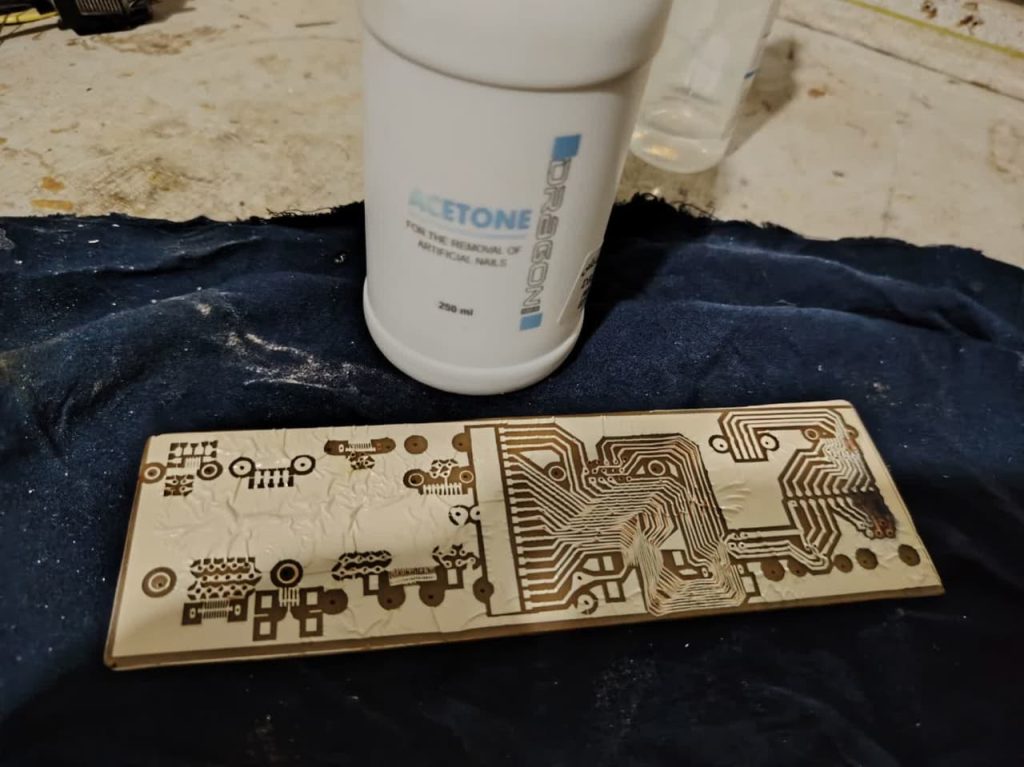

این نکته رو هم بگم که برای پاک کردن برد از رنگ هایی که در مرحله اول روی اون پاشیدن میتونید از محلول استون استفاده کنید. استون خالص بگیرید. میتونید از فروشگاه های لوازم آرایشی ، استون رو تهیه کنید.

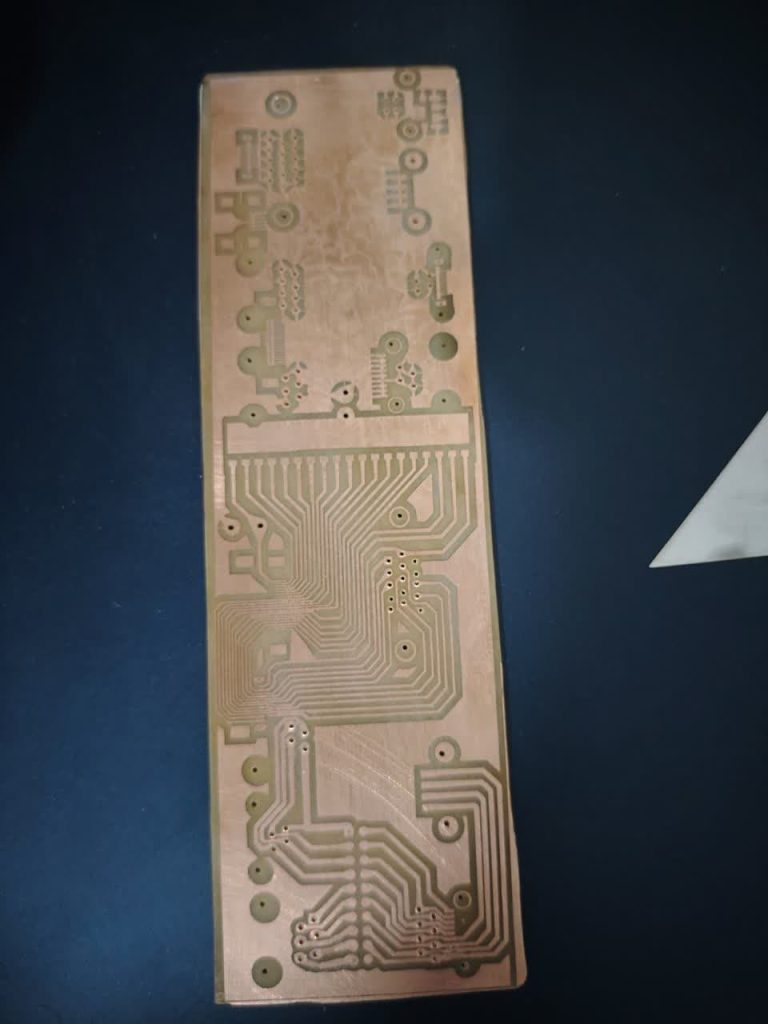

و در نهایت برد به صورت شکل زیر اماده می شود.
